冬天脱毛衣噼啪作响，摸门把手指尖一麻，复印机旁偶尔闪过蓝色小火花——这些司空见惯的小现象，都是静电放电（Electrostatic Discharge，ESD）的直观体现。ESD是指不同静电电位的物体之间发生电荷快速转移，短短纳秒级的时间内，就可能把能量瞬间注入电子设备。

在电子工业领域，ESD是产品可靠性的头号大敌：一次毫焦级的放电，就可能损坏芯片、改写数据、触发系统误动作。为了让产品在真实环境中经得起静电考验，国际电工委员会制定了IEC 61000-4-2标准，我国等同转化为国家标准GB/T 17626.2。下面就用最简洁的方式，带大家读懂这份标准。

一、静电的危害与防护

静电的危害，按作用机理大致有三类：一是过压损伤——放电瞬间形成高达数十安培的瞬态电流，可能击穿芯片栅氧化层、烧毁器件；二是功能干扰——即使器件没坏，瞬态电流与电磁场也会耦合进信号线、复位电路，诱发死机、复位、花屏、误报警；三是空间耦合——ESD伴随的瞬态电磁脉冲即使不直接触及设备，也可能干扰邻近设备。

防护思路只有两条：让电荷无处积累，或让电荷安全释放。生活里靠加湿、穿棉质衣物、触摸金属前先“预放电”；产品设计和制造环节，则靠防静电工作区（EPA）、接地与等电位、接口滤波与钳位保护（TVS、压敏电阻等）来建立系统的抗静电能力。这种能力是否达标，就要靠ESD试验来检验。

二、GB/T 17626.2是什么？

GB/T 17626.2-2018《电磁兼容 试验和测量技术 静电放电抗扰度试验》现行有效，等同采用IEC 61000-4-2:2008。标准规定了试验等级、试验设备、试验配置、试验程序与结果评定方法，是电子产品电磁兼容考核的必测项目之一，也是CCC认证及众多行业准入的"通行证"。

1.试验等级怎么分？

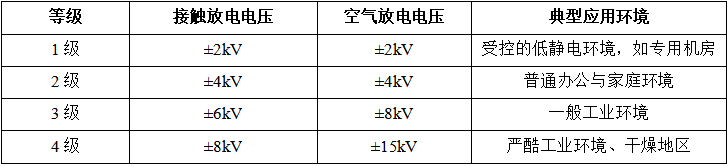

标准设置1～4级共四个常规等级，并设X级开放等级（由供需双方协商确定）；等级越高，施加电压越大，对应的静电环境越严酷。

2.接触放电还是空气放电？

按放电路径，试验分为直接放电与间接放电；按放电形式，又分为接触放电和空气放电。接触放电以电极尖端直接接触设备导电表面注入放电，波形确定、重复性好，是优先采用的放电方式；空气放电则使电极缓慢接近绝缘表面，经空气间隙产生火花放电，适用于按键、缝隙、塑料外壳等部位。

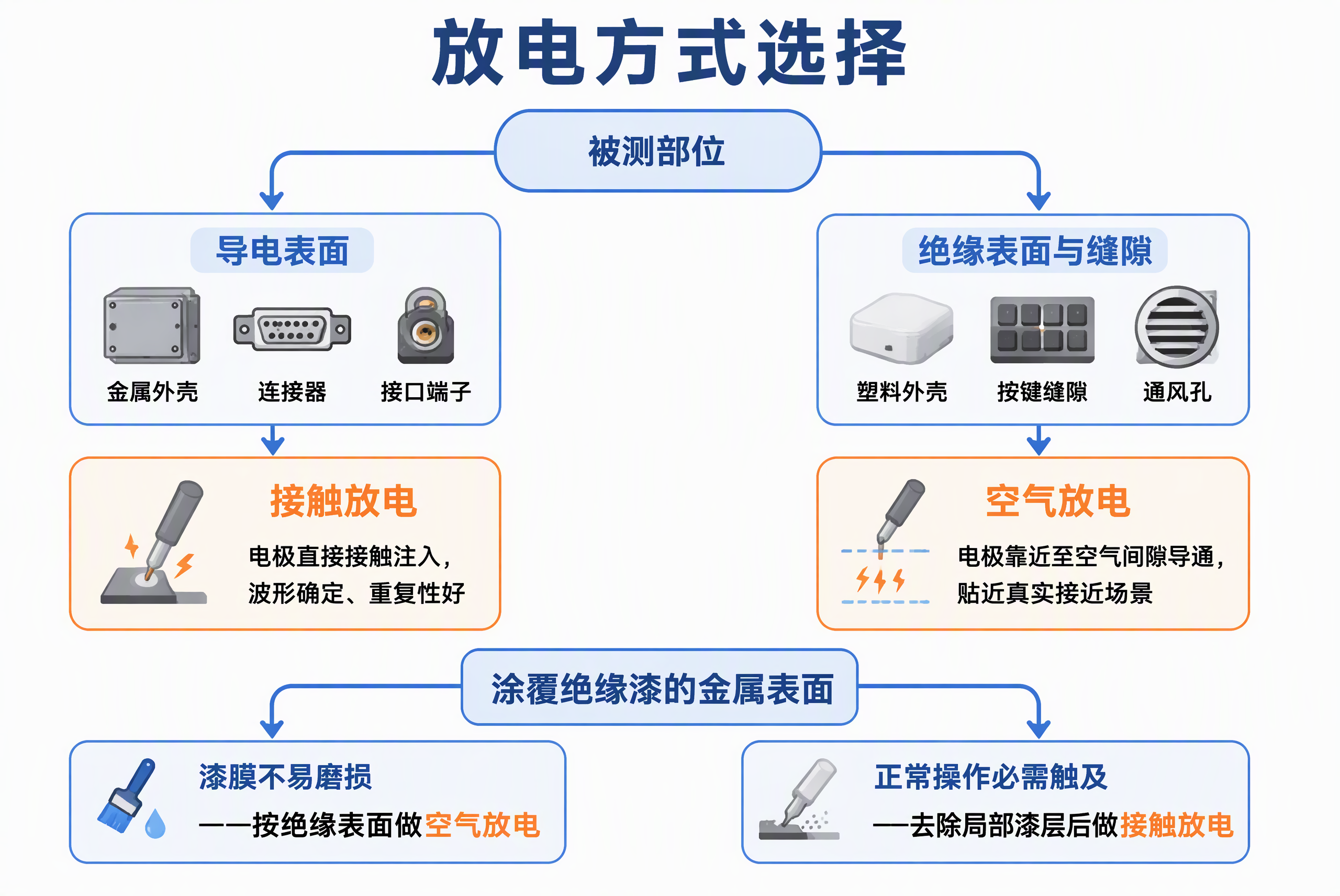

标准按被测表面的导电性与可触及性给出统一的判定路径：导电表面采用接触放电，绝缘表面与缝隙采用空气放电，涂覆绝缘漆的金属表面需二次判定。凡能实施接触放电的部位，一律优先接触放电；进行空气放电时，应保持手法、接近速度与角度一致，并控制环境湿度，保证结果可比。

3.试验现场怎么布置？

为保证结果可重复，标准严格规定了试验配置：

·  台式设备：木质试验桌高约0.8m，桌面铺设水平耦合板（HCP，1.6m×0.8m），设备置于HCP上方约0.5mm的绝缘衬垫上，HCP经470kΩ泄放电阻接参考接地板（GRP）。

·  落地式设备：GRP平铺于地面，设备置于GRP上方约0.1m 的绝缘支座上，GRP应伸出设备四周至少0.5 m。

·  间接放电：垂直耦合板（VCP）为0.5m×0.5m的金属板，垂直立于设备旁约0.1m处，经两个470kΩ泄放电阻接GRP。

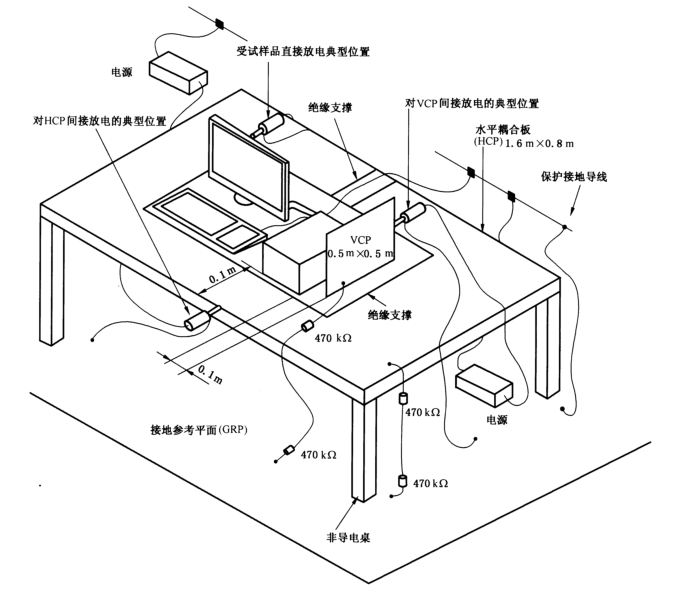

 GB/T 17626.2台式设备布置示意图

4.试验怎么做？

试验部位以操作者正常使用中可触及的范围为边界，包括壳体各面、连接器、按键、显示屏、缝隙等；每个试验点正、负极性各放电不少于10次，相邻两次间隔约1s。试验全程设备保持典型工作状态，同步监测功能与输出信号，并按性能判据A～D评定结果：A为功能正常，B为暂时功能降低但可自行恢复，C为功能降低需人工复位，D为永久性失效——一般要求设备达到A级或按产品规范约定的等级。

从手机屏幕到工业控制屏、医疗监护仪，再到汽车电子与高铁设备，静电放电试验都是一道看不见的“安全网”。GB/T 17626.2用一套科学、标准化的方法，把看不见的静电变成可测量的考验，帮助工程师在产品出厂前就把静电风险关进笼子。下次再听到衣服摩擦的噼啪声，别忘了：这微小火花背后，有一套严谨的标准体系正在守护电子世界。

用实验室里看得见的放电，模拟并抵御真实世界中看不见的静电，让产品不被“电倒”——这就是静电放电测试的意义。
